Active Directory et Infrastructure

Ce chapitre présente le déploiement complet de l’infrastructure Active Directory dans un environnement Hyper-V local, incluant ADDS, File Server, Print Server, et GPO/Hardening. L’objectif est de créer une base stable et professionnelle pour tous les services du lab.

🎯 Objectifs

Déployer un domaine Active Directory : Homelab.local
Installer deux contrôleurs de domaine : SRV-AD01 (principal) et SRV-AD02 (secondaire)
Déployer File Server et Print Server sur des machines distinctes
Créer les OU, groupes, utilisateurs et appliquer les GPO de base
Préparer la base pour Exchange, GLPI, RDS, WAPT et autres services

🖥️ Architecture des serveurs

Serveur	Rôle	OS	IP
SRV-AD01	DC principal	Win 2022	10.20.0.10
SRV-AD02	DC secondaire	Win 2022	10.20.0.11
SRV-FILE01	File Server	Win 2022	10.50.0.10
SRV-PRINT01	Print Server	Win 2022	10.50.0.20

Diagramme réseau / architecture AD :
Diagramme réseau AD

🗂️ Organisation des OU

Mon entreprise
│
├── Groupes
│   ├── Partages      ← Groupes locaux (droits sur les ressources)
│   └── Services      ← Groupes globaux (regroupent les utilisateurs)
│
├── Ordinateurs
│   ├── Clients       ← Postes utilisateurs
│   └── Serveurs      ← Machines serveurs
│
└── Utilisateurs      ← Comptes utilisateurs du domaine

👥 Groupes et utilisateurs

Service	Membres
Direction	Christian Hef, Pauline Atron, Pascaline Résident
Comptabilité	Bruno Ilan, Christelle Rédit, Florence Acture
Secrétariat	Cédric Ourrier, Sandrine Tandard, Aline Genda
Production	Chloé Hâne, Ursule Sine, Denis Elais
Support Informatique	Clément Lavier, Cédric Ambos, Elodie Cran

📂 File Server

Arborescence des partages :

Serveur : SRV-FILE01

F:
└── DATA  *(Accès Lecture pour tout le monde)*
    │
    ├── Services  *(Accès Lecture pour tout le monde)*
    │   ├── direction  *(Accès Modification pour la direction et comptabilité - Lecture pour les secrétaires)*
    │   ├── comptabilité  *(Accès Modification pour les comptables - Lecture pour la direction et les secrétaires)*
    │   ├── secrétariat  *(Accès Modification pour tous les secrétaires)*
    │   └── support  *(Accès Modification pour le support et les secrétaires - Lecture pour la direction)*
    │
    ├── Public  *(Accès Modification pour tout le monde)*
    │
    └── Informatique  *(dossier et partage caché — Accès Modification pour le service informatique)*
        └── gpo_ressources  *(Accès Lecture pour Domain Users, Modification pour le service informatique)*
    │
    └── Utilisateurs  *(Accès Modification pour chaque utilisateur sur son propre sous-dossier)*
        ├── User1  *(Accès Modification pour User1 uniquement)*
        ├── User2  *(Accès Modification pour User2 uniquement)*
        └── User3  *(Accès Modification pour User3 uniquement)*

ACL appliquées selon groupes AD

Méthode AGDLP

Dossier partagé	Groupe DL à créer
DATA	`DL_DATA_RO`
SERVICES	`DL_SERVICES_RO`
DIRECTION	`DL_DIRECTION_RO`, `DL_DIRECTION_RW`
COMPTABILITE	`DL_COMPTABILITE_RO`, `DL_COMPTABILITE_RW`
SECRETARIAT	`DL_SECRETARIAT_RW`
SUPPORT	`DL_SUPPORT_RO`, `DL_SUPPORT_RW`
PUBLIC	`DL_PUBLIC_RW`
INFORMATIQUE	`DL_INFORMATIQUE_RW`
GPO_RESSOURCES	`DL_GPO_RESSOURCES_R0`, `DL_GPO_RESSOURCES_RW`
UTILISATEURS	(pas de DL global — droits individuels)

🔧 Mise en œuvre

🔹 Déploiement des serveurs

Création des VM dédiées : SRV-AD01, SRV-AD02, SRV-FILE01, SRV-PRINT01
Installation de Windows Server 2022 sur chaque VM
Attribution des adresses IP selon le plan réseau (VLAN 20 pour les DC, VLAN 50 pour les serveurs de services)
Vérification de la connectivité avec le firewall PfSense

Déploiement des VM

🔹 Installation et configuration ADDS

Promotion de SRV-AD01 en Contrôleur de domaine principal (PDC)
Promotion de SRV-AD02 en Contrôleur secondaire et vérification de la réplication
Configuration du DNS interne pour Homelab.local
Création des Unités Organisationnelles (OU) pour utilisateurs, groupes et ordinateurs

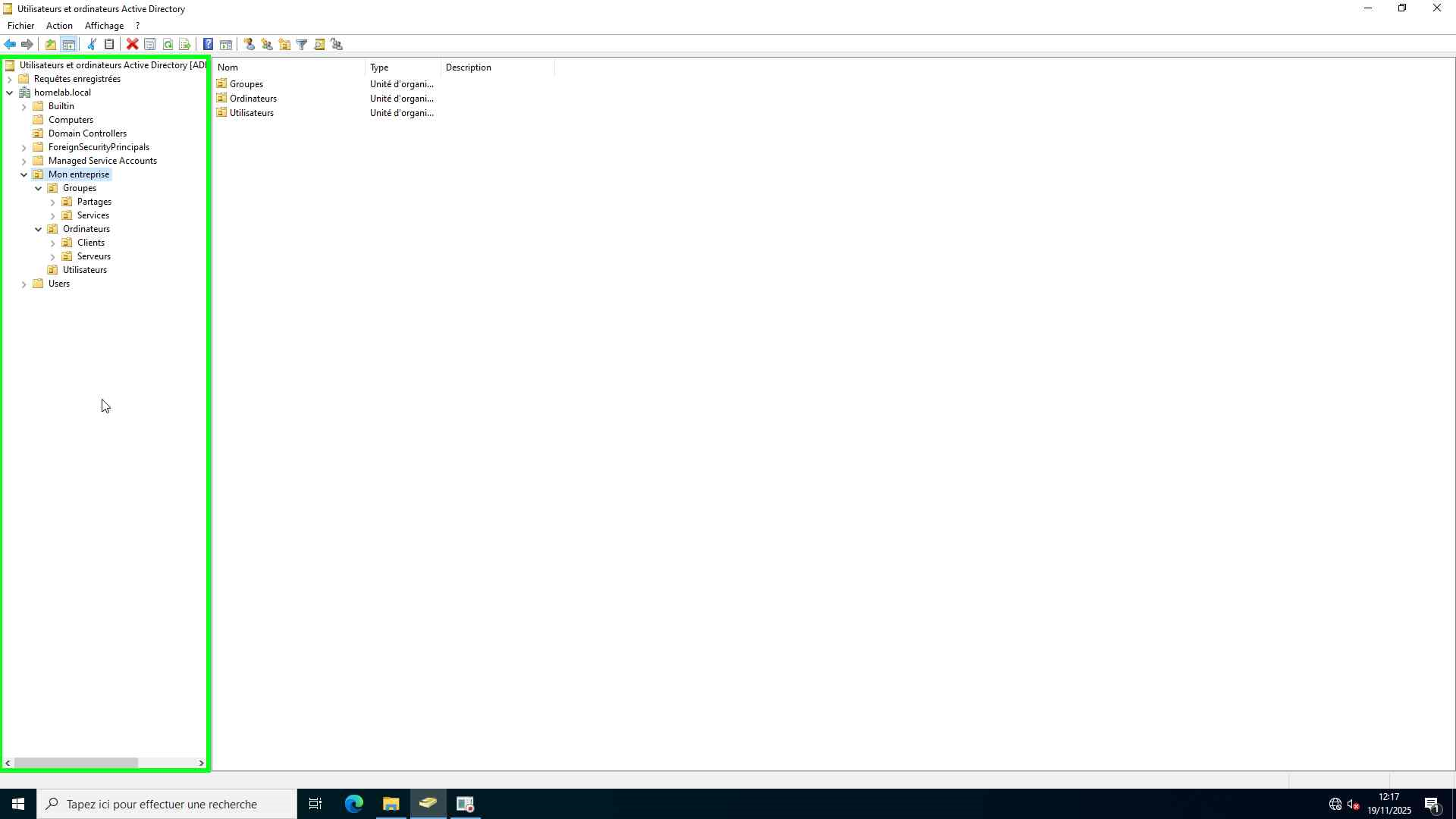

Configuration ADDS

🔹 Gestion des utilisateurs et groupes

Création des groupes de sécurité et distribution selon la méthode AGDLP
Ajout des utilisateurs et assignation aux groupes
Vérification des droits d’accès sur les dossiers partagés

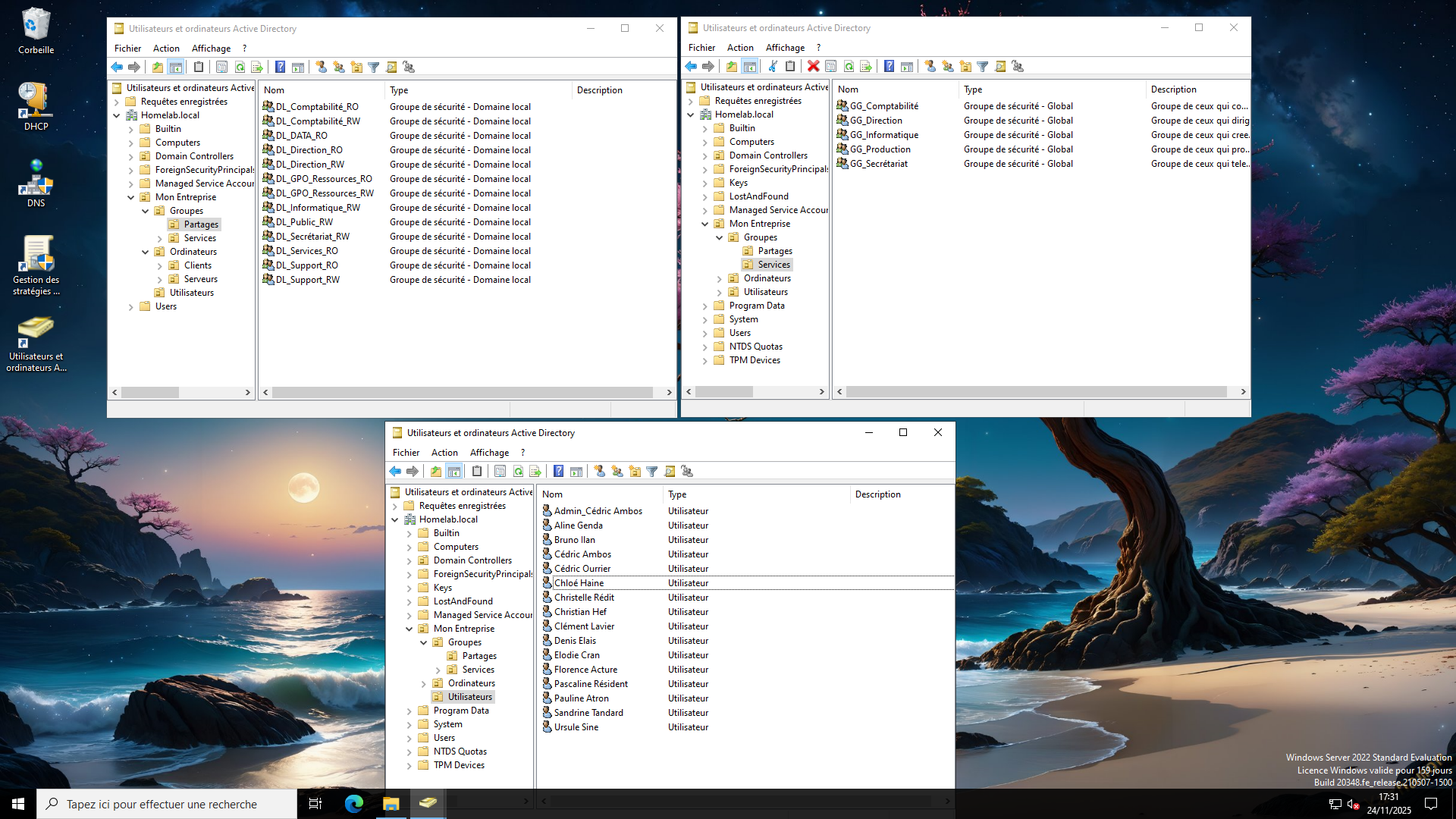

Gestion utilisateurs et groupes

🔹 File Server

Installation du File Server sur SRV-FILE01
Création des partages principaux et application des ACL selon groupes AD
Test d’accès aux partages depuis un poste client

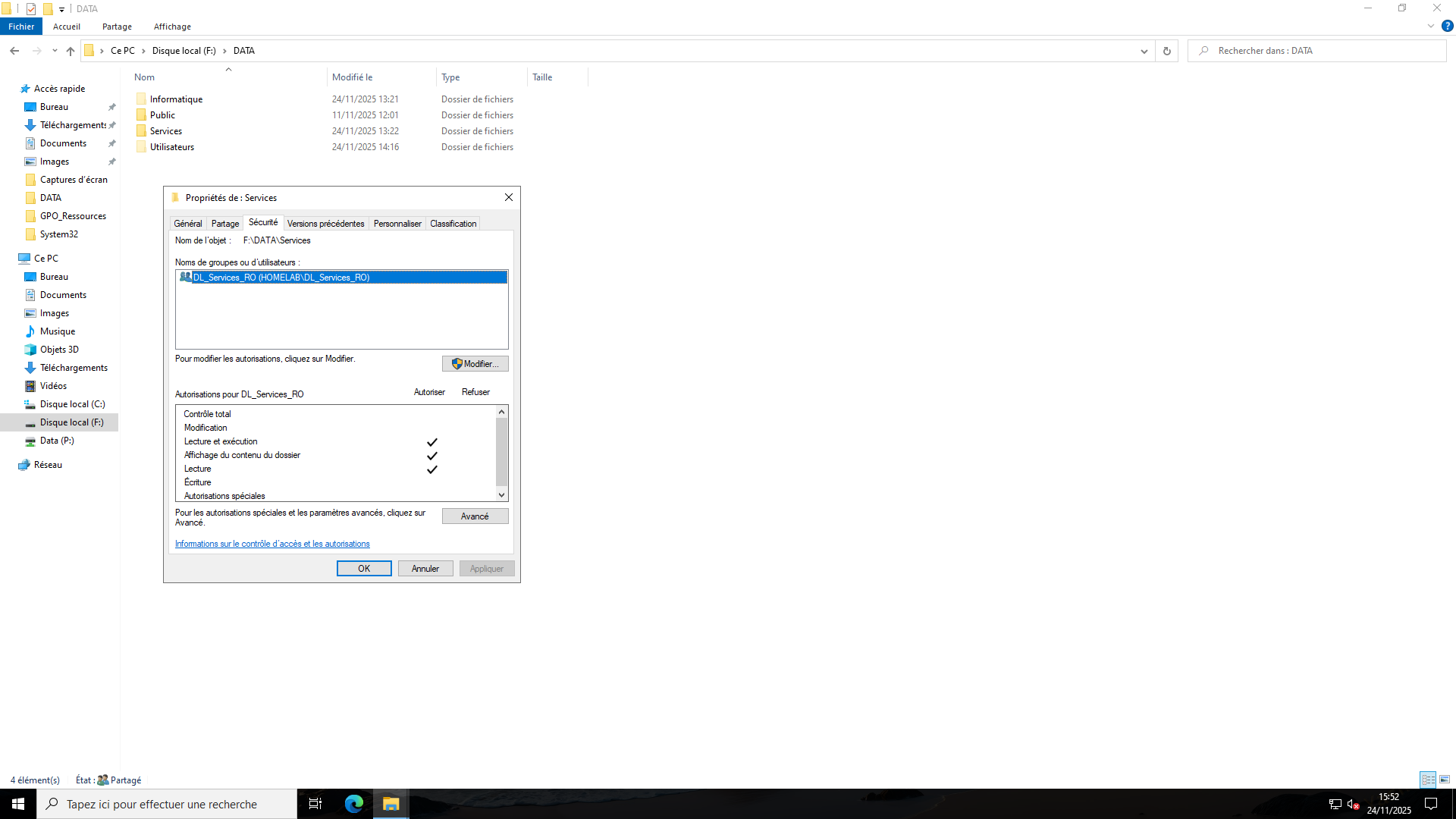

File Server

🔹 Print Server

Installation du Print Server sur SRV-PRINT01
Publication des imprimantes réseau par service ou département
Test d’accès aux imprimantes depuis les postes clients

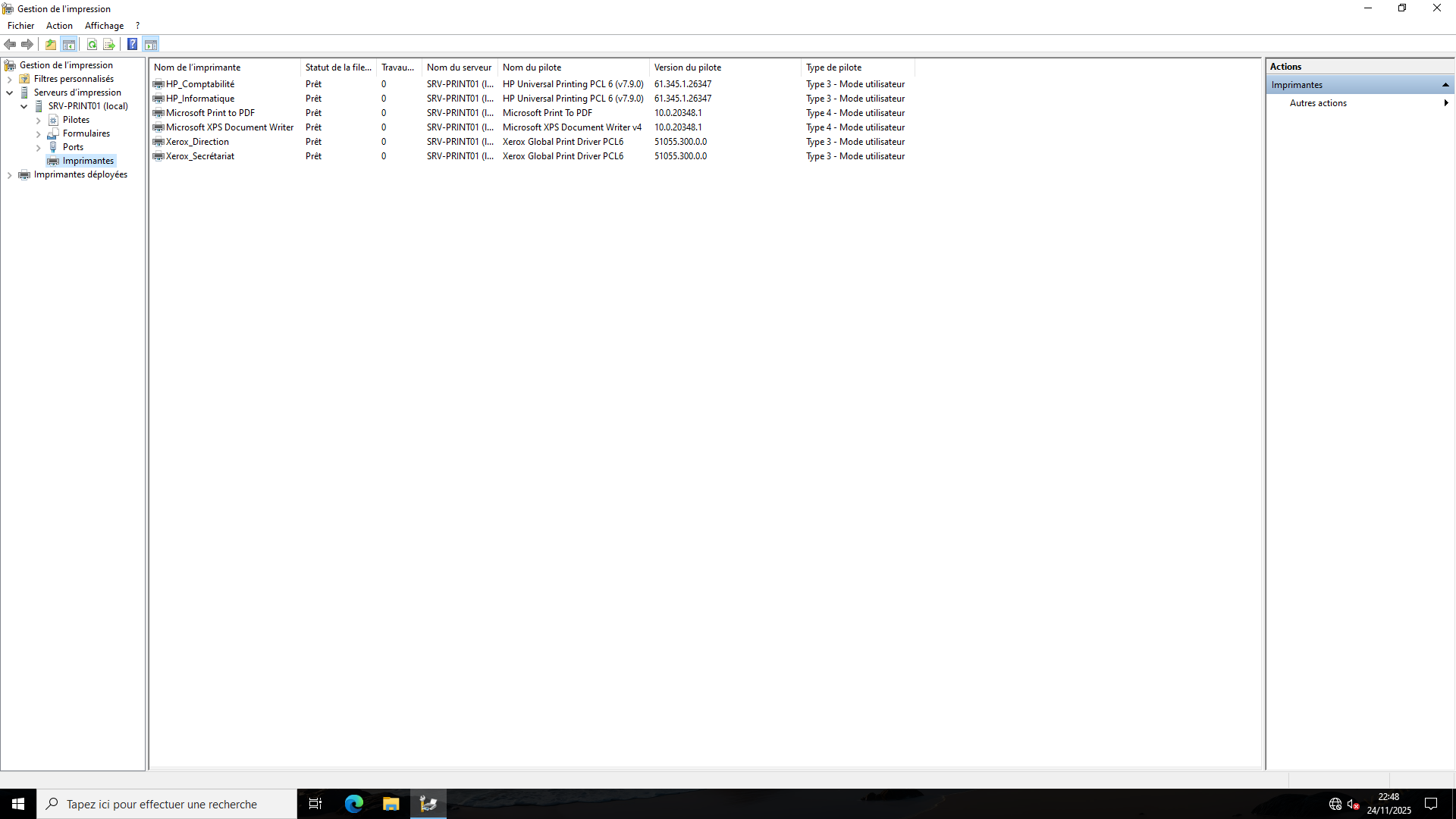

Print Server

🔹 GPO & Hardening

Création et application des GPO de sécurité : complexité mot de passe, verrouillage
Utilisation d’un fond d’écran d’entreprise
Déploiement des partages et imprimantes via GPO

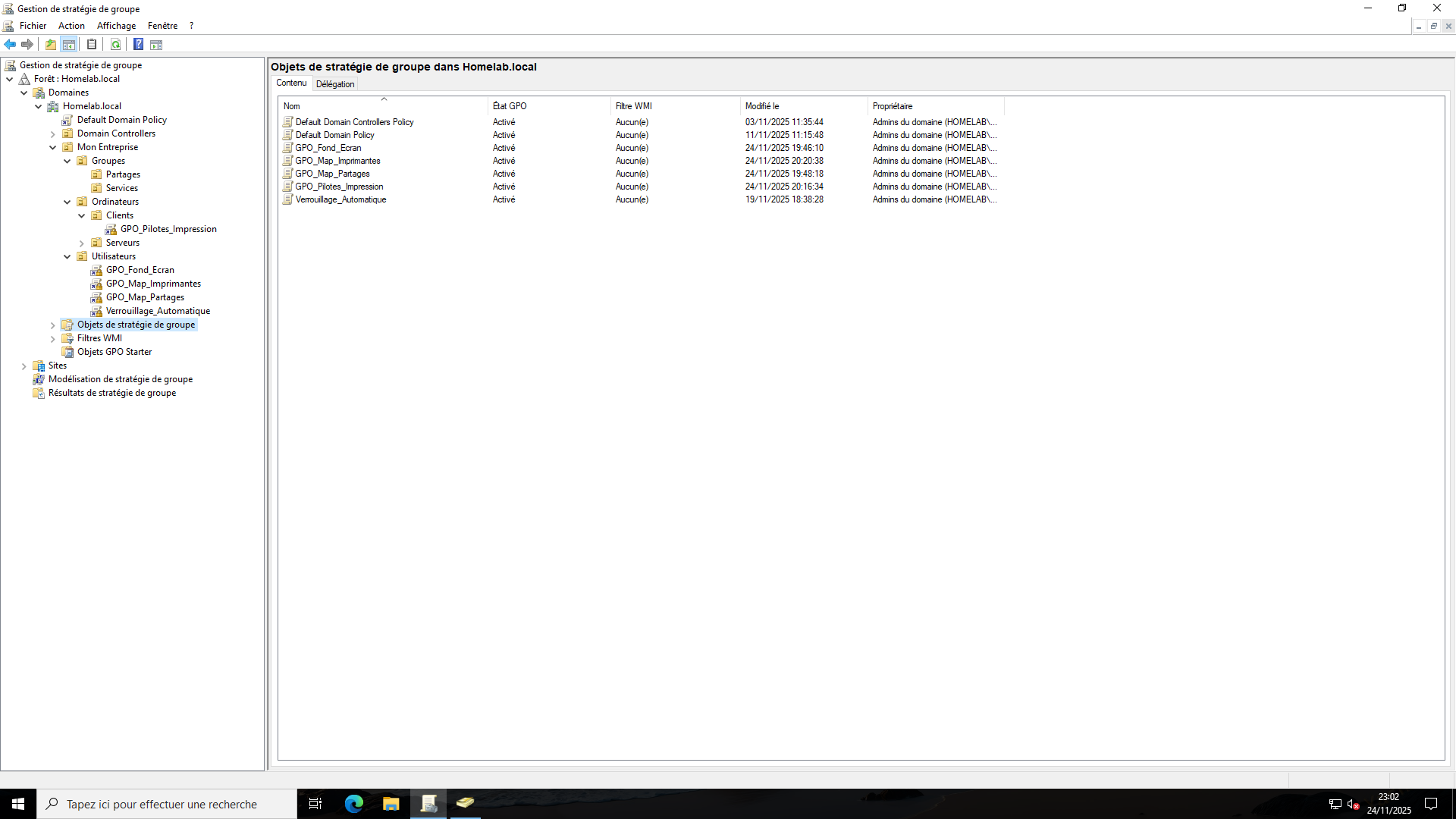

GPO & Hardening

🔹 Vérification et supervision

Vérification de la réplication AD entre SRV-AD01 et SRV-AD02
Test des partages et imprimantes selon les groupes
Contrôle de l’application des GPO sur les postes clients
Captures ou logs des services pour documentation et suivi

📄 Documentation complémentaire

PDF final du déploiement : Domaine deploiement
